金刚石裁刀实现0.5mm微细槽精密铣削 刀具跳动控制≤2μm

2025年7月25日，一家专精于微细加工刀具的企业（Who）在苏州某医疗器械精密加工车间（Where）发布了直径仅0.5mm的微细金刚石裁刀（What）。该产品经过三个月的研发试制和打样验证（When），旨在解决微细铣刀在硬脆材料小槽加工中极易断刀、尺寸超差的难题（Why）。测量报告显示，刀具安装后径跳≤2μm，连续铣削200条0.5×5mm微槽后尺寸偏差不超过±5μm（How）。

随着医疗器械、微型传感器和光学模组向小型化发展，在陶瓷、蓝宝石、玻璃等硬脆材料上加工宽度≤0.5mm的微细槽成为精密制造的前沿领域。传统的微细硬质合金铣刀（直径0.3-0.8mm）在加工氧化锆陶瓷（硬度HV1200）时，抗弯强度不足与刃口快速磨损并存，极易在切入瞬间发生断刀，一旦断刀则整个工件报废。

某医疗器械企业生产的一款微创手术器械陶瓷导引头，需要在氧化锆端面加工4条0.5×5mm的导向槽，深度0.3mm，槽壁垂直度要求90°±0.5°，位置精度±10μm。原工艺采用进口微细硬质合金铣刀，平均每加工18-22个工件（72-88条槽）即断刀一次，断刀导致的工件报废率高达11%。更棘手的是，刀具磨损后槽宽偏差迅速扩大至±15μm以上，超出公差。

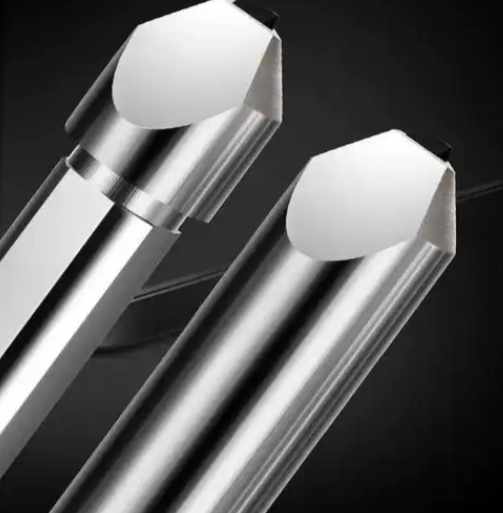

新型微细金刚石裁刀采用整体PCD微细杆与高精度磨削成型刃口，刀具直径0.5mm。在HSK-E25高精度主轴上实测径跳仅1.8μm，远优于行业常规的5-8μm。在实际加工测试中，连续铣削248条微槽后刀具仍完好，槽宽实测0.501-0.506mm，深度0.298-0.302mm，位置偏差≤±6μm，无一断刀。

经济效益解析：原每把硬质合金铣刀价格约280元，每把仅能安全加工约20个工件，单工件刀具成本约14元，加上11%的断刀报废损失，综合单工件刀具及报损成本约18.5元。金刚石裁刀单把价格约1850元，可稳定加工200个以上工件，单工件刀具成本约9.25元，加上断刀率降至0.5%以内，综合单工件成本约10.2元，降幅达45%。

微细加工领域专家指出，0.5mm金刚石裁刀的成功验证，意味着硬脆材料的微细槽加工从“高风险试错”进入了“可预期精密加工”的新阶段。
