金刚石裁刀在石墨电极加工中实现0.005mm表面粗糙度 单刃加工面积达50㎡

2025年8月5日，一家超硬刀具研发企业（Who）在华东某大型模具城（Where）正式推出了针对EDM石墨电极精密铣削的金刚石裁刀（What）。该产品于2025年7月完成了累计加工面积超过500㎡的批量验证（When），旨在解决石墨加工中刀具磨损快、粉尘大及表面质量不稳定的行业痛点（Why）。检测数据显示，加工表面粗糙度Ra值稳定在0.005mm（5μm），单刃连续加工面积达到50㎡（How）。

石墨因其耐高温、易加工且EDM放电性能优异，已成为精密模具电极的主流材料。但石墨的高硬度和磨蚀性对刀具是极大考验——石墨中的硬质颗粒在高速切削时像“砂纸”一样磨耗刀具涂层和基体。传统硬质合金或涂层铣刀在加工精细石墨电极时，通常每加工5-8㎡即需换刀；而且刃口磨损后表面质量急剧下降，Ra值从0.008mm飙升至0.025mm以上，电极轮廓精度超标。

某精密模具企业加工的一款手机中框石墨电极，电极尺寸精度要求±0.01mm，表面粗糙度要求Ra≤0.008mm。原采用两层TiAlN涂层硬质合金球头刀，每把刀具加工约6.5㎡后刃口磨损量达0.12mm，出现明显刀纹，报废率约9%。

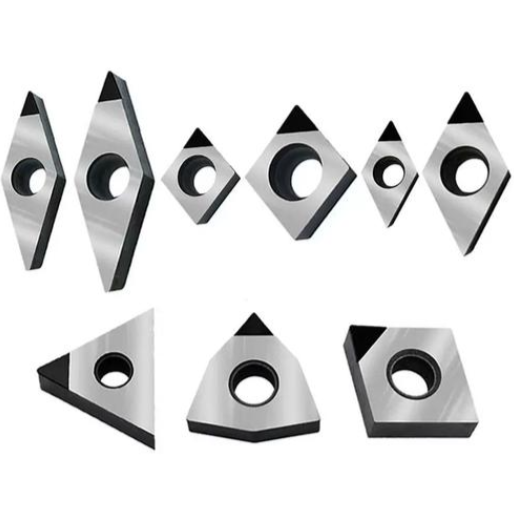

新型金刚石裁刀采用微米级金刚石颗粒与连续韧性结合剂，刃口耐磨性达到硬质合金刀具的7-8倍。在实测中，同一把刀具连续加工石墨50.3㎡后，刃口磨损量仅为0.028mm，表面粗糙度Ra从初始的0.004mm上升至0.005mm，远优于工艺要求。相当于一把金刚石裁刀完成了原本7-8把硬质合金刀具的全部工作。

成本效益差异显著：按年加工石墨电极面积1200㎡计算，硬质合金方案需消耗刀具约185把，刀具成本约3.7万元，加上换刀和重调机的停机工时（约185小时/年），综合成本约5.8万元/年。金刚石裁刀方案仅需24把，刀具成本约2.4万元，停机工时约24小时/年，综合成本约3.1万元/年，年度节约2.7万元且大幅提升加工效率。

石墨电极加工领域反映，“一把金刚石裁刀干到底”正在改变生产排程逻辑——不再需要每几小时停机测量和换刀，可连续无人值守加工，这对模具行业降本增效具有实质性意义。
